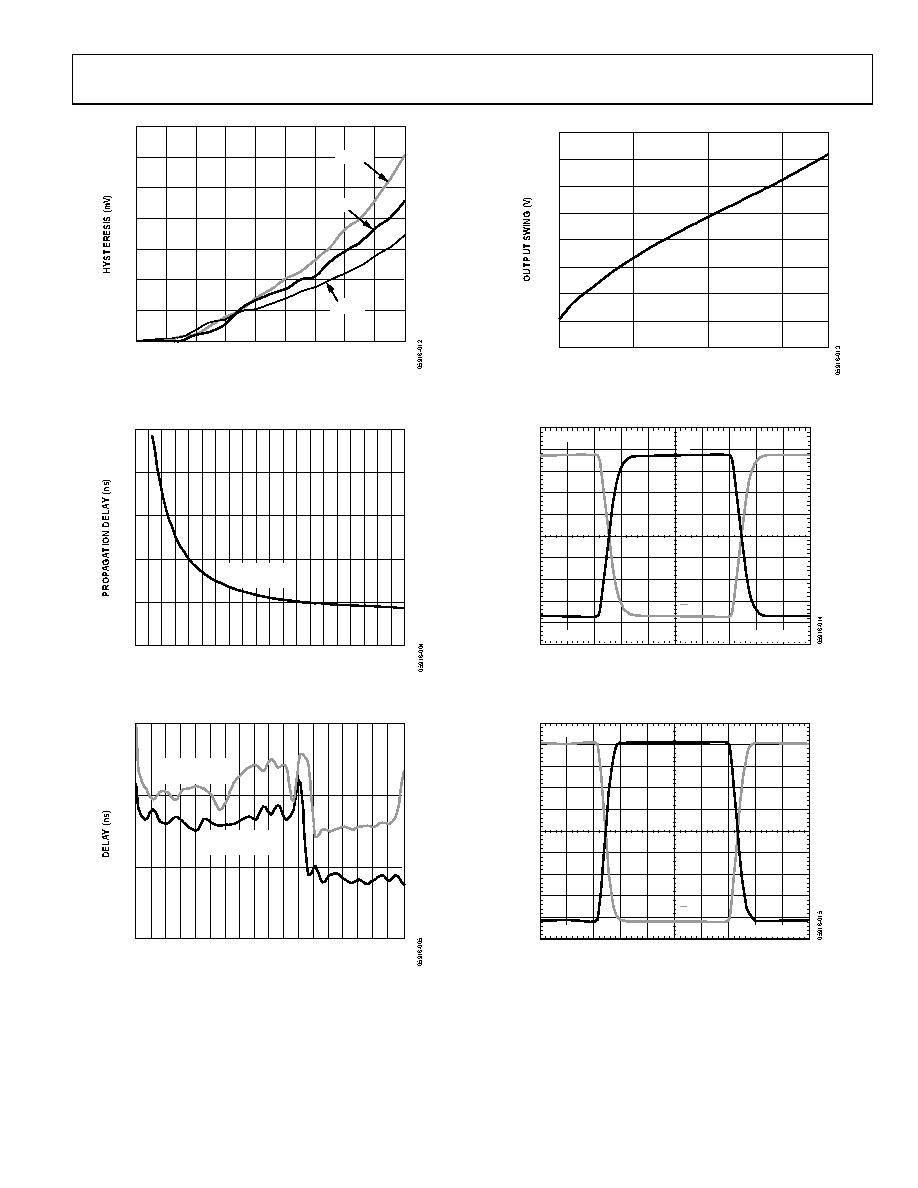

9 / 16 page ![]() ADCMP604/ADCMP605 Rev. A | Page 9 of 16 HYS PIN CURRENT (µA) 0 50 100 150 200 250 300 350 –18 –16 –14 –12 –10 –8 –6 –4 –2 0 +125°C +25°C –40°C Figure 11. Hysteresis vs. HYS Pin Current 1.0 1.5 2.0 2.5 3.0 3.5 0 1020 30 40 506070 80 90 100 OVERDRIVE (mV) PROPAGATION DELAY Figure 12. Propagation Delay vs. Input Overdrive 1.3 1.4 1.5 1.6 –0.6 –0.2 0.2 0.6 1.0 1.4 1.8 2.2 2.6 3.0 VCM AT VCC (2.5V) PROPAGATION DELAY RISE ns PROPAGATION DELAY FALL ns Figure 13. Propagation Delay vs. Input Common-Mode Voltage 0.36 0.37 0.38 0.39 0.40 0.41 0.42 0.43 0.44 2.4 3.4 4.4 5.4 VCCO (V) Figure 14. LVDS Output Swing vs. VCCO (V) 925.0mV 1.000ns/DIV 1.425V Q Q Figure 15. 50 MHz Output Voltage Waveform at VCCO = 2.5 V 1.043V 1.000ns/DIV 1.543V Q Q Figure 16. 50 MHz Output Voltage Waveform at VCCO = 5.5 V |
|
|
